Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie HBL95 |
| Quantità di ordine minimo: | 15 unità |
|---|---|
| Prezzo: | USD 50-1000per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | Dispositivo di riscaldamento dell'acqua e del vapore per il riscaldamento del calore | Applicazione principale: | raffreddatore dell'olio motore/scambiatore di calore idraulico |
|---|---|---|---|
| Materiale di brasatura: | Acciaio | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

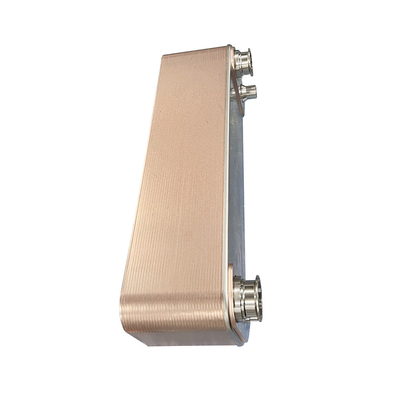

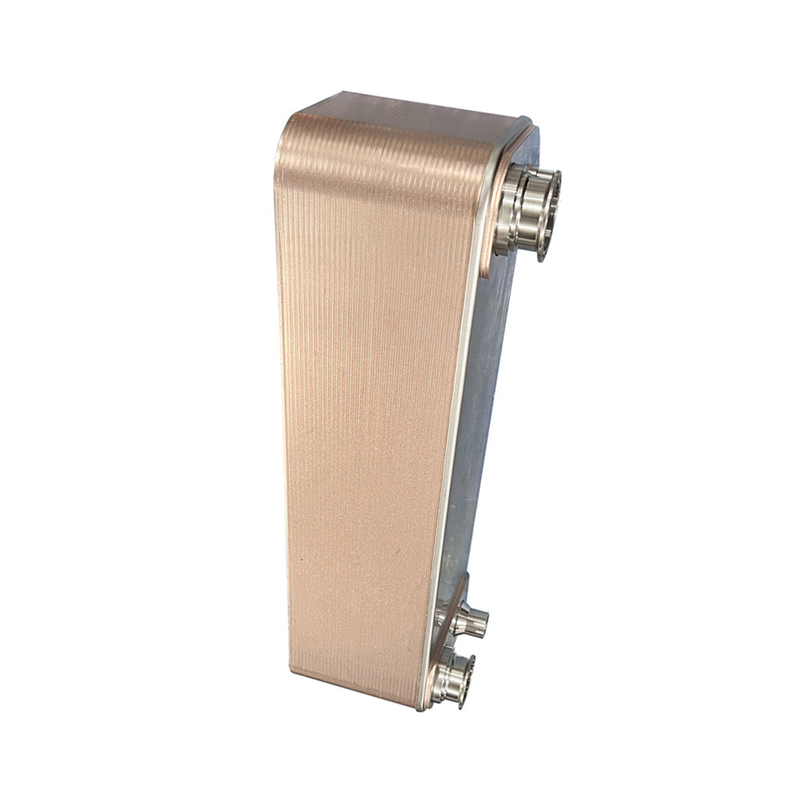

Dispositivo di riscaldamento dell'acqua e del vapore per il riscaldamento del calore
Descrizione del prodotto
Principio di funzionamento
La fusione delle piastre in acciaio inossidabile elimina la necessità di tenute di tenuta e di piastre di telaio spesse.il materiale di brasatura sigilla il pacchettoGli scambiatori di calore con saldatura di Baode sono saldaturi in tutti i punti di contatto, garantendo un'efficienza ottimale di trasferimento di calore e una resistenza alla pressione.Poiché praticamente tutto il materiale viene utilizzato per il trasferimento di calore, lo scambiatore di calore a piastre brasate ha dimensioni molto compatte e ha un basso peso e un basso volume di trattenimento.Il bphe (scambiatore di calore per piastre brasate) è costituito da sottili piastre di acciaio inossidabile ondulato che vengono brasate sotto vuoto utilizzando rame come materiale di brasaggio.Per le applicazioni alimentari e le applicazioni che coinvolgono fluidi aggressivi, vengono richieste unità brasate al nichel.
La struttura interna di uno scambiatore di calore a piastre è composta da un gruppo di piastre e da un guscio.
1. Gruppo di piastre: la parte centrale dello scambiatore di calore a piastre è un gruppo di piastre, composto da una serie di piastre metalliche parallele al guscio.Ogni piastra del gruppo di pannelli ha un bordo sigillato e un bordo apertoTra le piastre c'è una certa spaziatura che forma un canale di trasferimento del calore.
2. guscio: il guscio è il guscio del gruppo di piastre circostanti, che ha componenti strutturali quali un deflettore, una condotta di entrata e uscita e un distributore di liquidi,utilizzato per guidare e distribuire il flusso di liquidi
3. Sigillo: il sigillo è una parte che svolge un ruolo di tenuta all'interfaccia tra il gruppo di piastre e la conchiglia e garantisce che il mezzo termico non perdera' via comprimendo e fissando il gruppo di piastre.
In un processo, due sostanze passano rispettivamente attraverso l'ingresso e l'uscita dello scambiatore di calore a piastre e formano uno scambio di calore tra i gruppi di piastre, ottenendo così il trasferimento di calore.Il liquido entra nell'alloggiamento attraverso il dispositivo di controllo del flusso del liquidoIn ogni canale, il fluido trasferisce calore al fluido opposto durante un processo di scambio di calore sulla superficie della piastra.Il calore viene poi scaricato attraverso il deflettore e il tubo di uscitaQuesto ciclo si ripete per raggiungere lo scopo del trasferimento di calore.
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
BL1
Applicazione
Il riscaldamento dell'acqua della piscina è semplice, robusto, compatto e
altamente affidabili, gli scambiatori di calore a piastra brasata Baode sono progettati per riscaldare in modo efficiente
e mantenere la temperatura dell'acqua nelle piscine di tutti
dimensioni e capacità da una fonte di calore primaria, quali:
caldaie, impianti solari, pompe di calore, ecc.
Progettazione standard
Modulo completo confezionato che comprende:
scambiatori di calore in lamiera di acciaio inossidabile, destinati a funzionare con acqua di mare o acqua leggermente corrosiva (balneo-terapia,
acqua termale di sorgente).
Materiali standard
Piastre di copertura: acciaio inossidabile AISI 316
Connessioni: acciaio inossidabile AISI 316
Piastre: acciaio inossidabile AISI 316
Materiale di brasatura: rame
Informazioni richieste per la quotazione
Per consentire al rappresentante di Baode di effettuare un preventivo specifico, le richieste di informazioni devono essere corredate dei seguenti dati:
portata o carico termico richiesto
Programma di temperatura
- proprietà fisiche dei liquidi in questione
la pressione di lavoro desiderata
¢ diminuzione massima di pressione consentita
Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
Persona di contatto: Qi
Telefono: 860510-86020200-812
