Baode Heat Scambier Equipment co., Ltd

|
| Place of Origin: | China |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Prezzo: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

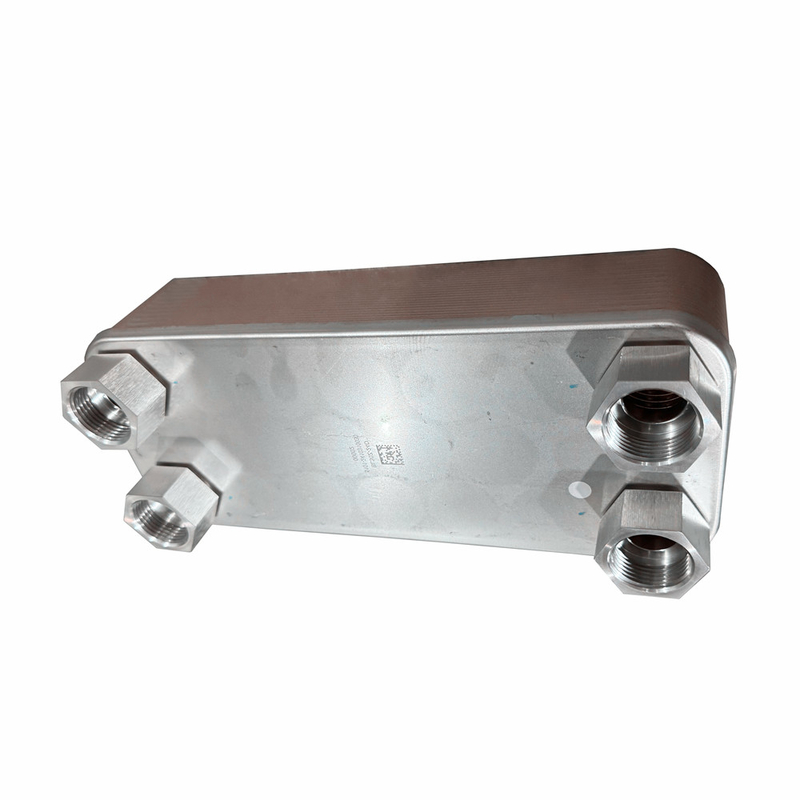

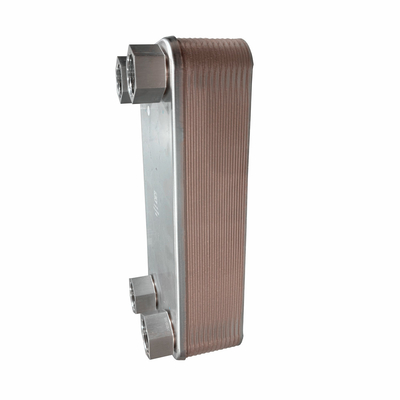

Tipo di scambiatore di calore di piastra di alta qualità Compatto scambiatore di calore di piastra brasata
Descrizione
Lo scambiatore di calore a piastra brasata è un tipo di apparecchiatura efficiente, compatta e leggera per lo scambio di calore, ampiamente utilizzata in molti settori.Realizza il trasferimento e lo scambio di calore utilizzando il contatto saldato e sigillato tra le piastre.
In primo luogo, il principio di funzionamento
Il principio di funzionamento dello scambiatore di calore a piastre brasate si basa principalmente sul meccanismo di trasferimento di calore tra le piastre scambiatrici di calore.con una lunghezza massima non superiore a 50 mm,Il liquido di scambio termico scorre attraverso un canale da un lato, mentre il liquido di raffreddamento scorre attraverso un canale dall'altro.il calore viene trasferito dal liquido ad alta temperatura al liquido a bassa temperatura attraverso la piastra, completando il trasferimento e lo scambio di calore.
In secondo luogo, le caratteristiche strutturali
1. Disegno compatto: lo scambiatore di calore a piastra brasata utilizza un design compatto, occupando uno spazio molto piccolo, adatto per occasioni di spazio limitato.è più leggero in dimensioni e peso, e più facile da installare e mantenere.
2. Trasferimento di calore efficiente: grazie al contatto di saldatura tra la piastra e la piastra, è possibile ottenere una maggiore efficienza di trasferimento di calore.Lo scambiatore di calore a piastra brasata ha una maggiore conducibilità termica e una minore resistenza termica, migliorando così l'efficienza energetica dello scambiatore di calore.
3. Forte resistenza alla pressione: lo scambiatore di calore a piastre collegato dal processo di brasatura ha una forte resistenza alla pressione e può resistere ad alta pressione e ambiente ad alta temperatura.
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
BL1
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
