Dispositivo di raffreddamento idrico per condensatore

Dispositivo di raffreddamento idrico per condensatore

(Misura in mm, N indica il numero di piastre)

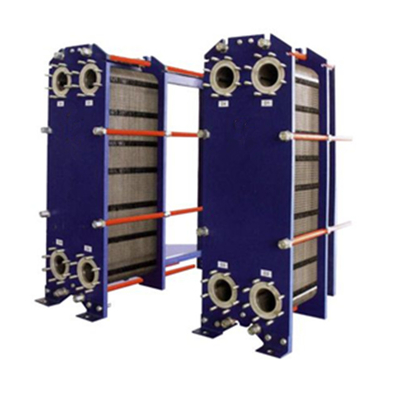

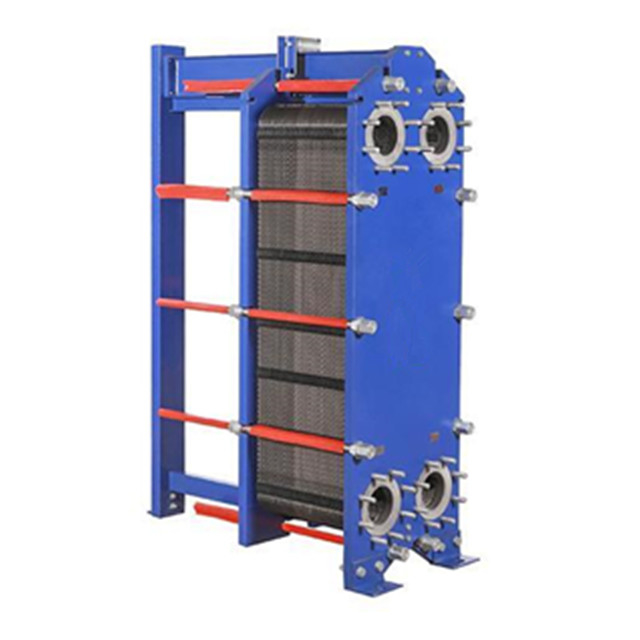

Lo scambiatore di calore Baode è il marchio numero uno in Cina negli scambiatori di calore a gaslekt.Lo scambiatore di calore a piastre è costituito da un pacchetto di piastre metalliche ondulate con aperture per il passaggio dei due fluidi tra i quali avrà luogo il trasferimento di calore. Il pacchetto di piastre è montato tra una piastra a telaio fisso e una piastra a pressione mobile e compresso da bulloni di serraggio.Le piastre sono dotate di una guarnizione che sigilla il canale interpiatta e dirige i fluidi in canali alternativiIl numero di piastre è determinato dalla portata, dalle proprietà fisiche dei fluidi, dal calo di pressione e dal programma di temperatura.Le corrugate delle piastre favoriscono la turbolenza del fluido e sostengono le piastre contro la pressione differenzialeLa piastra di telaio e la piastra di pressione sono sospese da una barra portante superiore e posizionate da una barra di guida inferiore, entrambe fissate su una colonna di sostegno.Le connessioni sono situate nella piastra del telaio o, se uno o entrambi i fluidi effettuano più di un passaggio all'interno dell'unità, nel telaio e nelle piastre di pressione.
Vantaggi dello scambiatore di calore a piastra di guarnizione Baode *Il risparmio di spazio e lo scambiatore di calore a piastra di Baode efficienti dal punto di vista energetico sono il sogno del costruttore del sistema!Con i loro disegni compatti richiedono 20~50% di spazio in meno nel vostro sistema rispetto a un'unità di guscio e tubo comparabilePoiché richiedono fino all'80% in meno di mezzi di raffreddamento, è possibile installare pompe più piccole che consumano meno energia

Principio di funzionamento
Tra le piastre si formano dei canali e le porte angolari sono disposte in modo tale che i due mezzi fluiscano attraverso canali alternativi.
La corrugatura delle lastre fornisce il passaggio tra le lastre,sostiene ogni piastra contro quella adiacente e aumenta la turbolenza, con conseguente efficiente trasferimento di calore.

Materiali standard
Piastra di telaio: acciaio tenero, verniciato in epoxi
Nozzle: acciaio al carbonio
Metalli rivestiti: acciaio inossidabile, titanio
Piastre: acciaio inossidabile Lega 316 o Titanio
Un grande progresso rispetto alle PHE convenzionali

Molto in anticipo rispetto alle conchiglie e ai tubi
Nessuna fatica termica Il riscaldamento e il raffreddamento ciclici producono fatica termica nei riscaldatori a vapore rigidi come i tubi a guscio rettilineo.Ciò provoca spesso parti rotte e usurate che richiedono manutenzione e riparazione, causando in tal modo indesiderati tempi di fermo del sistema.La combinazione di lastre sottili e guarnizioni flessibili nella serie BS previene la fatica termica consentendo alle unità di espandersi e contrarsi in risposta ai cambiamenti di temperaturaControllo della temperatura elevato Il rapido trasferimento di calore dovuto al piccolo volume di contenimento e all'elevato rapporto superficie/volume delle piastre consente una rapida risposta al controllo della temperatura.

Applicazione
Industria alimentare: Pasturizzazione del latte Pasturizzazione del latte e delle bevande, temperatura del vino, trattamento dell'acqua in bottiglia, riscaldamento CIP (Cleaning-in-Place), acqua di osmosi inversa.
Applicazione marina: raffreddamento centrale dei motori o delle turbine principali o ausiliari, raffreddamento dell'olio di lubrificazione, raffreddamento di acqua circolante per le bombole di raffreddamento, i pistoni, gli ugelli di iniezione,raffreddamento dell'olio di Baoder, olio di compressore e altri lubrificanti, Preriscaldamento di olio di lubrificazione e olio combustibile pesante, Preriscaldamento di acqua di mare per la produzione di acqua dolce, recupero del calore,Scambio di calore per la climatizzazione delle cabine passeggeri e degli spazi merci
Altri: raffreddatori ad olio di turbina, industria chimica, teleriscaldamento, teleriscaldamento, riscaldamento delle piscine, riscaldamento solare

Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti
