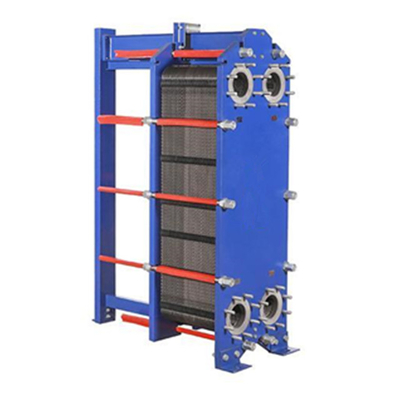

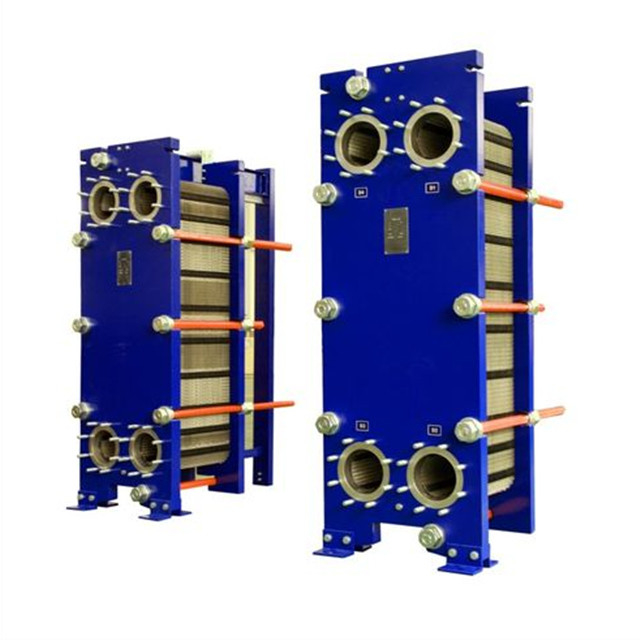

BH100 scambiatore di calore a piastra di alta efficienza facile da usare

BH100 scambiatore di calore a piastra di alta efficienza facile da usare

Lo scambiatore di calore a placca di guarnizione è un tipo di scambiatore di calore caratterizzato da un elevato coefficiente di trasferimento di calore; facile da riparare e pulire; basso coefficiente di inquinamento; struttura compatta, piccola impronta,peso leggero; facile da modificare l'area di trasferimento del calore o la combinazione di processi; la differenza di temperatura finale è piccola.

Introduzione

E' fatto di un sacco di foglio ondulato stampato ad un certo intervallo, sigillato da guarnizioni intorno, e sovrapposto dal telaio e dalla spirale di compressione,i quattro fori angolari della piastra e della guarnizione formavano un tubo di distribuzione del fluido e un tubo di raccolta, mentre si separa ragionevolmente il fluido caldo e freddo, in modo che scorra nel canale di flusso su entrambi i lati di ciascuna piastra, attraverso la piastra per lo scambio di calore.

Principio di funzionamento
Lo scambiatore di calore a placca di guarnizione è costituito da una serie di piastre metalliche con quattro fori d'angolo sulla piastra per il passaggio di media caldi e freddi.La piastra A e la piastra B sono disposte alternativamente, si forma un canale di rete tra le piastre e il pad di tenuta sigilla il mezzo caldo e freddo nello scambiatore di calore, separando ragionevolmente il mezzo caldo e freddo senza mescolare.Nel canale., il flusso di fluido freddo e caldo a intervalli, può essere controcorrente o lungo il flusso a seconda delle esigenze, nel processo di flusso del fluido freddo e caldo attraverso lo scambio termico a parete,per ottenere l'effetto desiderato.

Lo scambiatore di calore a piastra è una parte importante della tecnologia di scambio di calore nelle attrezzature industriali di processo.La guarnizione elastica che sigilla tra i singoli dissipatori di calore della piastra è una parte che si usa ed è anche una parte che è soggetta all'invecchiamento in condizioni naturaliLa sua durata di vita ha un impatto importante sulla durata di vita degli scambiatori di calore a piastre.
I seguenti fattori hanno un impatto importante sulla durata di servizio della guarnizione elastica:
- Come funziona lo scambiatore di calore (continuo o discontinuo)
- Corrosività degli agenti di raffreddamento e di pulizia utilizzati
- Temperatura massima di funzionamento
- Pressione di lavoro massima
- la tensione della guarnizione elastica è elevata a causa di una pressione eccessiva e di una pressione squilibrata
- Invecchiamento naturale.

(Misura in mm, N indica il numero di piastre)

Applicazioni

Lo scambiatore di calore a piastra ha caratteristiche di elevato coefficiente di trasferimento di calore, piccola caduta di pressione, struttura compatta, peso leggero, piccolo spazio di occupazione,combinazione conveniente di area e processo, forte versatilità delle parti, ampia scelta di materiali e facile realizzazione di una produzione su larga scala, ecc., è stato ampiamente utilizzato in alimenti, macchinari, metallurgia,petrochimico e marino e altri settori, ed è diventata la principale apparecchiatura di scambio di calore nell'ingegneria del riscaldamento urbano.
