Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie BL95 |
| Quantità di ordine minimo: | 5 unità |
|---|---|
| Prezzo: | USD 200-500per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | Acciaio inossidabile Condensatore raffreddato ad acqua Scambiatore di calore brasato Scambiatore di | Applicazione principale: | Riscaldamento industriale, climatizzazione |
|---|---|---|---|
| Materiale di brasatura: | di rame | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

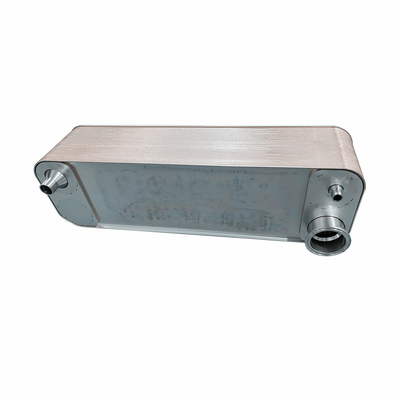

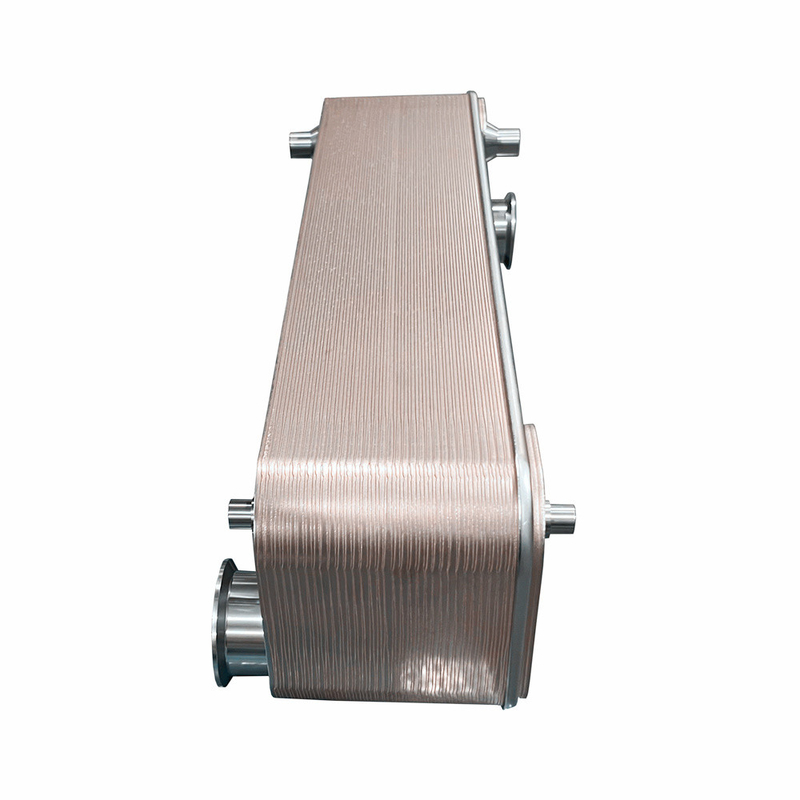

Acciaio inossidabile Condensatore raffreddato ad acqua Scambiatore di calore brasato Scambiatore di calore di refrigerazione Parti di scambiatore di calore di piastra
Principio di funzionamento
Lo scambiatore di calore a piastra brasata è un apparecchio di scambio di calore comunemente utilizzato, il suo principio di funzionamento è il seguente:
1. Principio generale
Lo scambiatore di calore a piastra brasata è composto da una serie di piastre metalliche disposte in parallelo, le piastre sono collegate dalla tecnologia di brasatura, il fluido scorre alternativamente tra la piastra e la piastra,e il calore viene trasferito direttamente attraverso la superficie della piastra per ottenere il trasferimento di calore.
2. Flusso di fluidi
Durante il processo di lavorazione, i fluidi caldi e freddi entrano attraverso diversi lati dello scambiatore di calore a piastra, denominati rispettivamente lato caldo e lato freddo,il fluido caldo è di solito un fluido ad alta temperatura (come l'acqua calda, vapore, ecc.) e il fluido freddo è di solito un fluido a bassa temperatura (come acqua fredda, liquido di raffreddamento, ecc.).
3Trasferimento di calore
Il fluido caldo scorre tra le piastre sul lato caldo, trasferendo calore alla piastra, che poi trasferisce calore attraverso la superficie della piastra al fluido freddo.Il fluido freddo scorre tra le piastre sul lato freddoIn questo modo, la temperatura del fluido caldo diminuisce e la temperatura del fluido freddo aumenta.
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
B
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
