Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie BL130 |
| Quantità di ordine minimo: | 5 unità |
|---|---|
| Prezzo: | USD 200-500per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | Vendita a caldo Acciaio inossidabile Rame Condensatore raffreddato ad acqua Placca brasata Scambiato | Applicazione principale: | Riscaldamento industriale, climatizzazione |
|---|---|---|---|
| Materiale di brasatura: | di rame | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

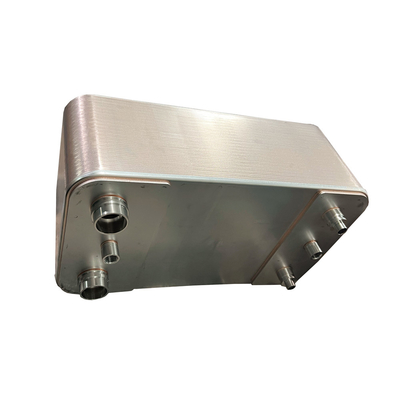

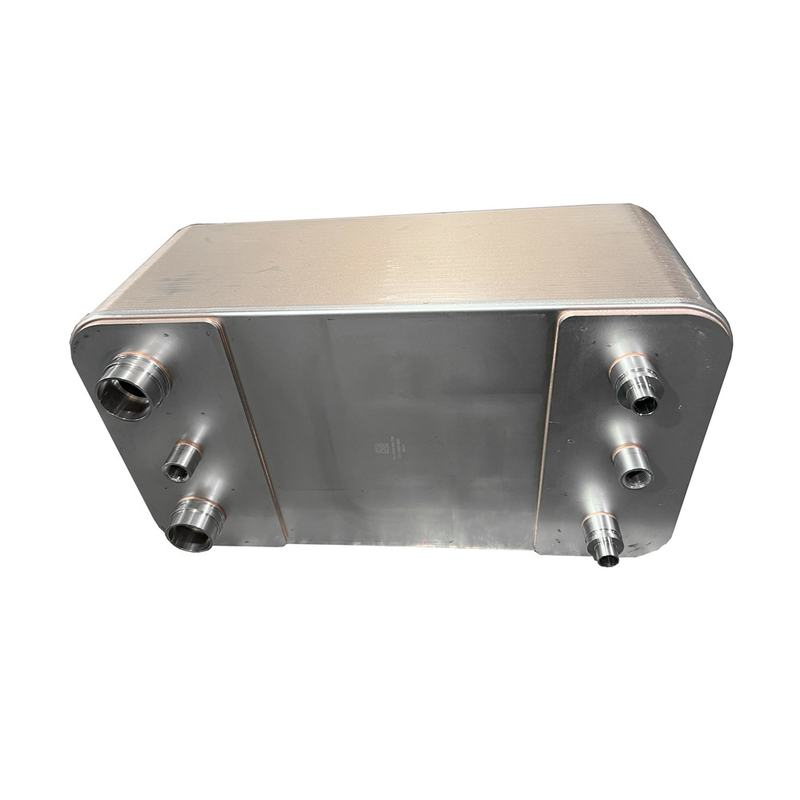

Vendita a caldo Acciaio inossidabile Rame Condensatore raffreddato ad acqua Placca brasata Scambiatore di calore
Principio di flusso dell'evaporatore
I canali formati tra le piastre ondulate e gli angoli sono disposti in modo che i due media fluiscono
Il refrigerante a due fasi è un refrigerante a due fasi, il cui flusso è sempre in direzione opposta (corrente contro).
(vapore + liquido) entra in basso a sinistra dello scambiatore con una qualità di vapore a seconda del funzionamento
L'evaporazione della fase liquida avviene all'interno dei canali e alcuni gradi di
In questo caso, il processo è denominato "espansione a secco".
L'immagine dell'evaporatore le frecce blu scuro e chiaro mostrano la posizione delle connessioni del refrigerante.
(salmura) da raffreddare scorre contro corrente nel canale opposto; le frecce rosse scure e chiare indicano la
posizione delle connessioni dell'acqua (salmastra).
Progettazione standard
La confezione della piastra è coperta da piastre di copertura.
Le piastre sono ondulate per migliorare l'efficienza del trasferimento di calore e per renderle rigide.
Materiali standard
Piastre di copertura: acciaio inossidabile AISI 316
Connessioni: acciaio inossidabile AISI 316
Piastre: acciaio inossidabile AISI 316
Materiale di brasatura: rame
Informazioni richieste per la quotazione
Per consentire al rappresentante di Baode di effettuare un preventivo specifico, le richieste devono essere accompagnate dalle seguenti informazioni:
Informazioni dettagliate:
portata o carico termico richiesto
Programma di temperatura
- proprietà fisiche dei liquidi in questione
la pressione di lavoro desiderata
¢ diminuzione massima di pressione consentita
Vantaggi degli scambiatori di calore a piastre brasate nell'industria e nell'HVAC&R
Gli scambiatori di calore a piastre brazzate Baode (BHE) presentano diversi vantaggi rispetto agli scambiatori di calore tradizionali nel settore industriale
e applicazioni HVAC&R.
L'elevata efficienza di trasferimento del calore del BHE lo rende estremamente compatto e anche facile da installare in luoghi spaziali
è limitata.
L'unità non ha guarnizioni ed è quindi adatta in applicazioni in cui la temperatura e/o la pressione sono elevate, ad esempio in zone rurali.
riscaldamento.
Il sistema di approvvigionamento Baode assicura che, ovunque si trovi sul globo, le unità BHE sono disponibili con una disponibilità molto
tempi di consegna brevi.
Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
B
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
