Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie BL6 |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | USD 50-1000per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | Scambiatore di calore a piastra brasata di rame per condensatore evaporatore raffreddatore HVAC refr | Applicazione principale: | raffreddatore dell'olio motore/scambiatore di calore idraulico |
|---|---|---|---|
| Materiale di brasatura: | Acciaio | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

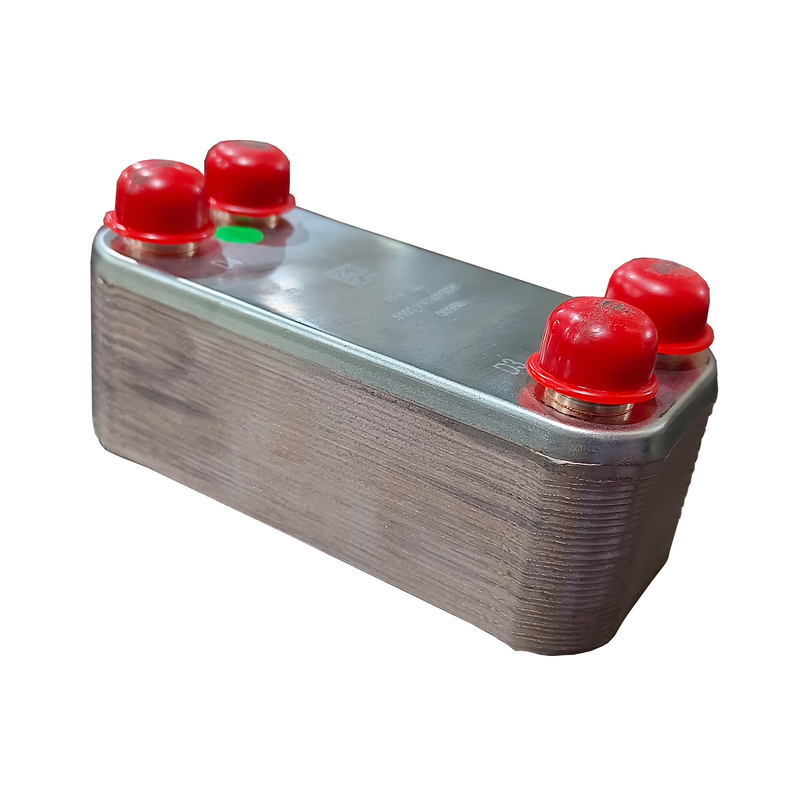

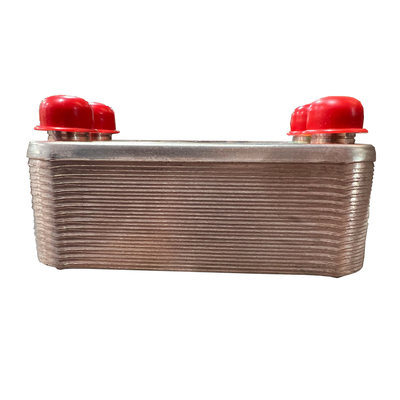

Scambiatore di calore a piastra brasata di rame per condensatore evaporatore raffreddatore HVAC refrigeratore caldaia pompa di calore
Descrizione del prodotto
Principio di funzionamento
Lo scambiatore di calore a piastra brasata è costituito da una serie di piastre in acciaio inossidabile concave e convesse in rilievo; come illustrato nella figura seguente, due piastre adiacenti sono ruotate a 180° per formare un canale,e poi il rame o il nichel puro viene utilizzato come metallo di riempimento per la brasseria in un forno di brasseria a vuoto per brasseria di uno scambiatore di calore a piastre realizzato con piastre in acciaio inossidabile ondulatoTra le piastre si forma un canale e la distribuzione dei fori angolari sugli angoli fa sì che i due mezzi fluiscano alternativamente nel canale.Un gran numero di punti di contatto forniscono una buona resistenza meccanicaI punti di contatto e i bordi sono sigillati con brasatura in rame per garantire il completo isolamento tra i due lati del supporto e il mondo esterno.
Caratteristica di trasferimento di calore
1. struttura compatta, facile da installare
2Peso leggero, equivalente solo al 2030% dello scambiatore di calore di guscio e tubo
3. durevole, può resistere ad alte temperature e pressioni
4. basso coefficiente di inquinamento, alta turbolenza riduce il coefficiente di inquinamento, riducendo così il numero di pulizie
5. Alta efficienza di trasferimento del calore, minore consumo d'acqua
Campo di applicazione
Industria della carta tessile: utilizzazione del calore di scarico dei gas di scarico e dei rifiuti liquidi
Industria chimica: processi di riscaldamento, raffreddamento, evaporazione, condensazione
Industria elettrica: come raffreddatore di olio per trasformatori, raffreddatore di olio per turbine
Industria metallurgica: come laminatoio, macchina di fusione continua, generatore di ossigeno, raffreddatore di olio lubrificante, raffreddatore di acqua circolante
Riscaldamento centrale regionale: scambiatore di calore di riscaldamento dell'acqua a vapore, riscaldatore di stazione di scambio di calore intermedio, riscaldatore di acqua di sistema secondario
Industria dell'aria condizionata e della climatizzazione come evaporatore, condensatore, super riscaldatore a gas, sotto raffreddatore a liquido, rigeneratore, ecc.
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
BL1
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
