Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie BL190 |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | USD 50-1000per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | Scambiatori di calore a piastra brasata ad alta pressione in acciaio inossidabile di rame per appare | Applicazione principale: | raffreddatore dell'olio motore/scambiatore di calore idraulico |
|---|---|---|---|
| Materiale di brasatura: | Acciaio | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

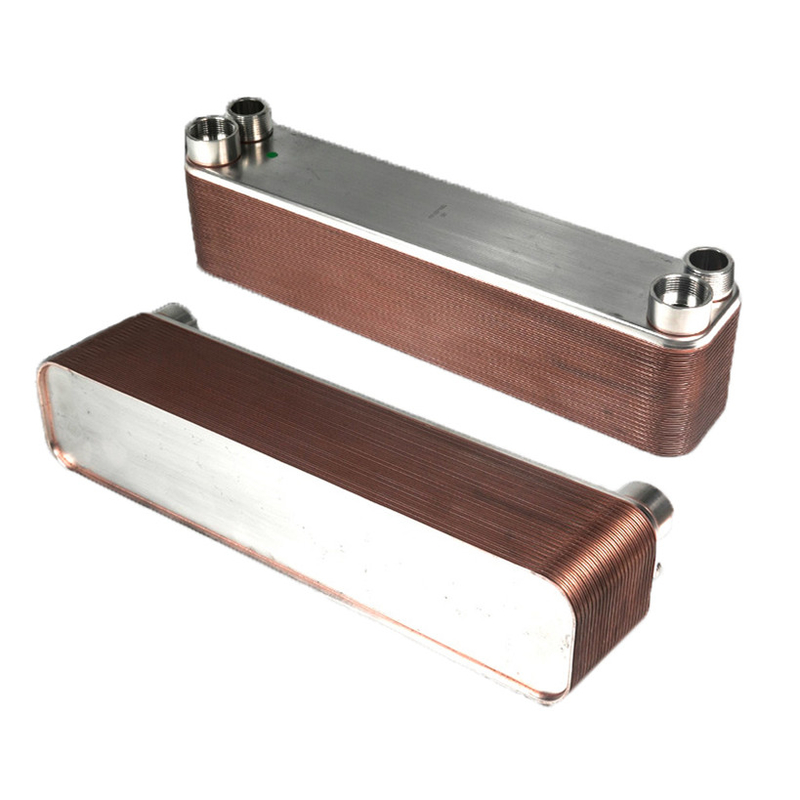

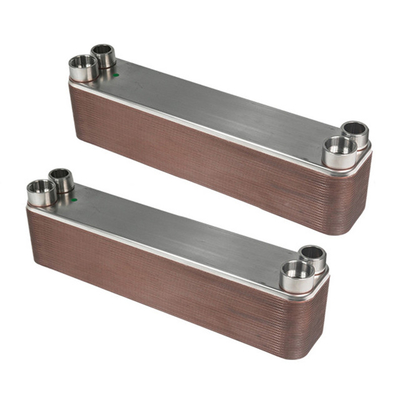

Scambiatori di calore a piastra brasata ad alta pressione in acciaio inossidabile di rame per apparecchiature di refrigerazione
Descrizione del prodotto
Lo scambiatore di calore a piastra brasata ha i vantaggi di non avere guarnizioni, perdita, peso leggero, piccole dimensioni, basso prezzo, facile smontaggio e installazione e elevata efficienza di trasferimento di calore.La struttura è adatta al vapore, acqua o fluidi di processo e possono essere utilizzati con una minima differenza di temperatura tra i due fluidi.
Gli scambiatori di calore a piastre brasate sono costituiti da piastre in acciaio inossidabile con una superficie di trasferimento di calore efficiente.,scambiatori di calore senza perdite e robusti. Gli scambiatori di calore a piastre compatte con saldatura sono progettati per essere composti da fino a 20 piastre in acciaio inossidabile ondulato,con ogni seconda piastra terminale rivolta a testa in giù per formare un gran numero di punti di contatto tra tutte le piastre.
Durante la saldatura, i punti di contatto vengono anche saldati insieme, formando una piastra compatta che consente di utilizzare quasi tutti i materiali strutturali della piastra (circa il 94% della superficie) per il trasferimento di calore.
Le piastre formano due canali separati in cui il mezzo forma un movimento convettivo, con conseguente elevata turbolenza nel sistema di canali, con conseguente eccellente trasmissione di calore.e la scalabilità è mantenuta al minimo assoluto anche a basse velocità.
Nel funzionamento e nella manutenzione, se nell'acqua sono presenti particolati, si deve utilizzare un filtro e la maggior parte delle particolati molli può essere rimossa lavando con acqua al contrario.
Lo scambiatore di calore a piastra compatta con saldatura deve essere riversato e lavato ogni 3 o 5 anni con acido citrico o altro acido che non erosione il rame e l'acciaio inossidabile.
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
BL1
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
