Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie BL26 |
| Quantità di ordine minimo: | 15 unità |
|---|---|
| Prezzo: | USD 50-1000per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | Scambiatore di calore a piastra brasata condensatore industriale evaporatore raffreddatore climatizz | Applicazione principale: | raffreddatore dell'olio motore/scambiatore di calore idraulico |
|---|---|---|---|
| Materiale di brasatura: | Acciaio | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

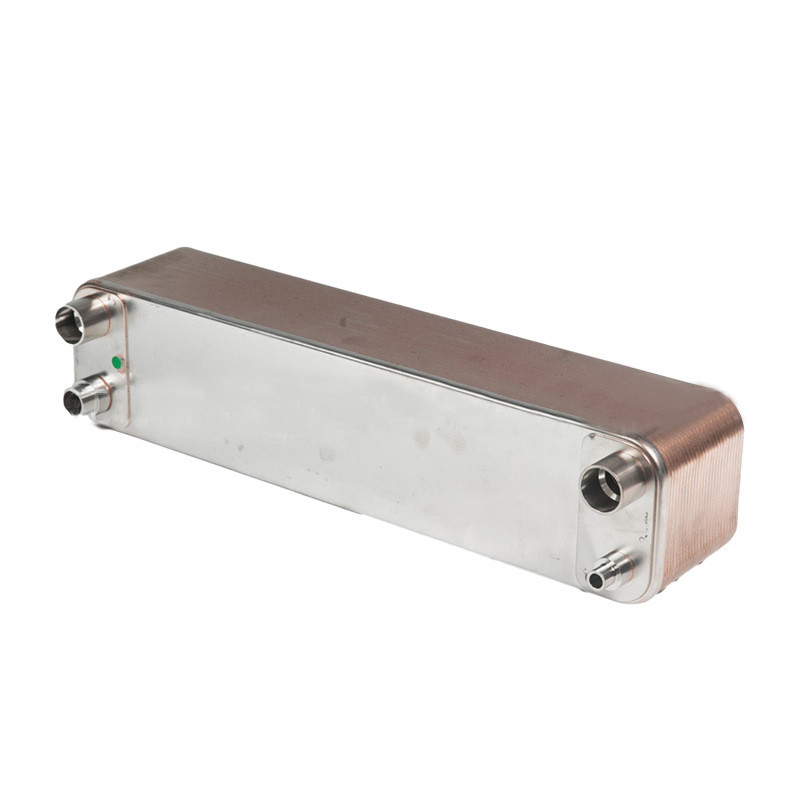

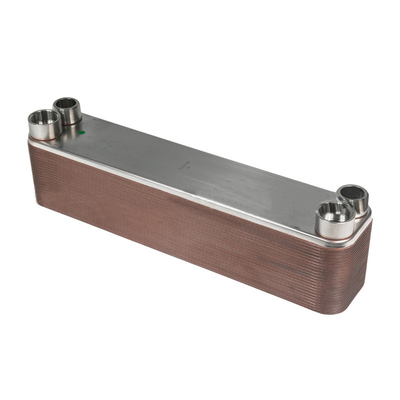

Scambiatore di calore a piastra brasata condensatore industriale evaporatore raffreddatore climatizzatore frigorifero caldaia pompa di calore
Descrizione del prodotto
Sottotitoli degli scambiatori di calore a piastra di brasatura:Lo scambiatore di calore a piastra di brasatura è un nuovo tipo di scambiatore di calore ad alta efficienza composto da una serie di fogli di metallo con una certa forma ondulata.
Un sottile canale rettangolare si forma tra le varie piastre, e il calore viene scambiato attraverso le semiplate.il suo coefficiente di trasferimento di calore è molto più elevato con la stessa resistenza di flusso e il consumo di potenza della pompa, e vi è una tendenza a sostituire gli scambiatori di calore a guscio nella gamma applicabile.
Applicazione dello scambiatore di calore a piastre brasate:
Questo tipo di scambiatore di calore a piastra brasata è utilizzato principalmente per la refrigerazione, l'evaporatore, il condensatore, il raffreddamento dell'olio, il riscaldamento a vapore e così via.
Caratteristiche di trasferimento di calore di uno scambiatore di calore a piastre brasate:
Lo scambiatore di calore a piattaforma brasata può essere utilizzato per riscaldamento, raffreddamento industriale, raffreddamento dell'olio della presse a olio e del compressore, condizionamento d'aria, alimenti surgelati, refrigerazione chimica, raffreddamento dell'acqua,trattamento dell'acqua potabile, trattamento delle acque reflue, recupero del calore e altri aspetti.
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
BL1
Applicazione
Il riscaldamento dell'acqua della piscina è semplice, robusto, compatto e
altamente affidabili, gli scambiatori di calore a piastra brasata Baode sono progettati per riscaldare in modo efficiente
e mantenere la temperatura dell'acqua nelle piscine di tutti
dimensioni e capacità da una fonte di calore primaria, quali:
caldaie, impianti solari, pompe di calore, ecc.
Progettazione standard
Modulo completo confezionato che comprende:
scambiatori di calore in lamiera di acciaio inossidabile, destinati a funzionare con acqua di mare o acqua leggermente corrosiva (balneo-terapia,
acqua termale di sorgente).
Materiali standard
Piastre di copertura: acciaio inossidabile AISI 316
Connessioni: acciaio inossidabile AISI 316
Piastre: acciaio inossidabile AISI 316
Materiale di brasatura: rame
Informazioni richieste per la quotazione
Per consentire al rappresentante di Baode di fare un preventivo specifico, le richieste di informazioni devono essere corredate dei seguenti dati:
portata o carico termico richiesto
Programma di temperatura
- proprietà fisiche dei liquidi in questione
la pressione di lavoro desiderata
¢ diminuzione massima di pressione consentita
Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
