Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CCS/UL/CE |
| Numero di modello: | Serie BL190 |
| Quantità di ordine minimo: | Unità 1 |
|---|---|
| Prezzo: | USD 50-1000per Units |
| Imballaggi particolari: | scatole di compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 unità al mese |
| Nome del prodotto: | BL190 serie piastre in acciaio inossidabile lamiera brasata di rame Plate scambiatore di calore moto | Applicazione principale: | raffreddatore dell'olio motore/scambiatore di calore idraulico |
|---|---|---|---|
| Materiale di brasatura: | Acciaio | Tipo di raffreddatore di olio: | Scambiatori di calore di piastre brasate in rame |

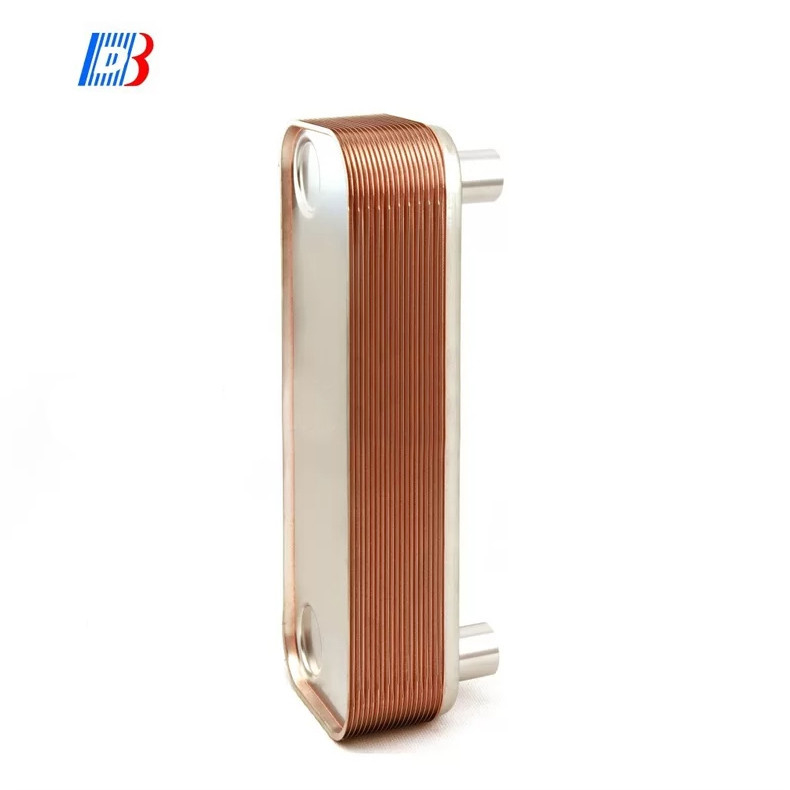

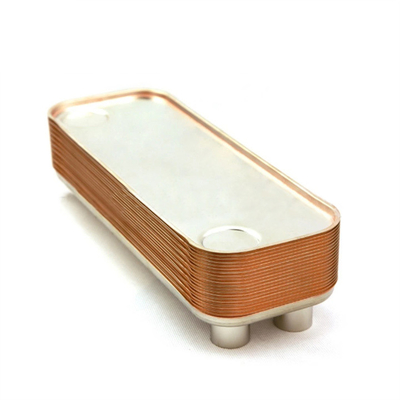

BL190 serie piastre in acciaio inossidabile lamiera brasata di rame Plate scambiatore di calore motore marino raffreddatore di olio
Descrizione
Gli scambiatori di calore sono utilizzati per scambiare calore tra due fluidi.
I loro componenti e forniscono un elevato livello di efficienza combinato con dimensioni compatte e basso peso.
l'efficienza riduce la quantità di acqua di raffreddamento necessaria per il trasferimento del calore, con conseguente riduzione dei costi operativi.
Caratteristiche
Le piastre e le connessioni sono realizzate in acciaio inossidabile AISI 316, saldatura a vuoto con rame.
La moltiplicazione speciale delle piastre produce il flusso turbolento necessario per un efficace trasferimento di calore e fornisce
lo scambiatore di calore a piastre con un elevato livello di resistenza meccanica.
Dettagli operativi
Medio
Glicolo d'acqua
Fluidi di funzionamento HFC
Acqua
Olio
Contaminazione
La quantità di particelle in sospensione deve essere inferiore a 10 mg/l, dimensione delle particelle < 0,6 mm
Le particelle simili a fili causano un rapido aumento delle gocce di pressione.
Intervallo di temperatura
10C-225C (deve essere preso in considerazione il punto di congelamento e il punto di ebollizione)
Pressione
Max 45 bar fino a 225°C, pressione di prova 60 bar.
Corrosione
I seguenti limiti si riferiscono a un valore di PH pari a 7
Cloruro libero. CL2< 0,5 ppm
Ioni di cloruro CL
< 700 ppm a 20C
< 200 ppm a 50 °C
Altre limitazioni
PH7-10
SULFATO so4 2-< 100 ppm
[HCO3]/[SO4 2-]>1
Ammonio, NH3< 10 ppm
Co libera < 10 ppm
I seguenti ioni non sono corrosivi in condizioni normali:
Fosfati, nitrati, nitriti, ferro, manganese, sodio e potassio
Riscaldamento idraulico dell'olio, applicazioni di elettricità e cogenerazione, raffreddamento dell'olio marino, raffreddatore di olio per motori a turbina, automotive,
edilizia, ferrovie, siderurgia
Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti
| Modello | BL26 |
| Larghezza, A [mm] | 111 |
| Altezza, B [mm] | 310 |
| Lunghezza, E [mm] | 10+2,36n |
| Distanza orizzontale del porto, C [mm] | 50 |
| Distanza verticale del porto, D [mm] | 250 |
| Pressione massima [Mpa] | 3 |
| Flusso massimo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modello
BL1
| Modello | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Larghezza, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altezza, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lunghezza, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distanza orizzontale del porto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distanza verticale del porto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressione massima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Modello | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Larghezza, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altezza, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lunghezza, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distanza orizzontale del porto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distanza verticale del porto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressione massima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Flusso massimo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
