Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CE/UL |
| Numero di modello: | Serie BH60 |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | USD 300-1000 per Unit |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 500 unità/unità al mese |
| Nome del prodotto: | Sostituzione di scambiatori di calore a placca di guarnizione della serie BH60 scambiatori di calore | Applicazione: | Liquido allo scambio liquido di calore |
|---|---|---|---|
| Materiale del telaio: | Acciaio al carbonio | Materiale di piastra: | Acciaio inossidabile, Ti |
| Guarnizione: | NBR/EPDM/VITON | Potenza: | 300 - 800 kW |
| Applicazione pratica: | CIP riscaldamento, temperatura del vino |

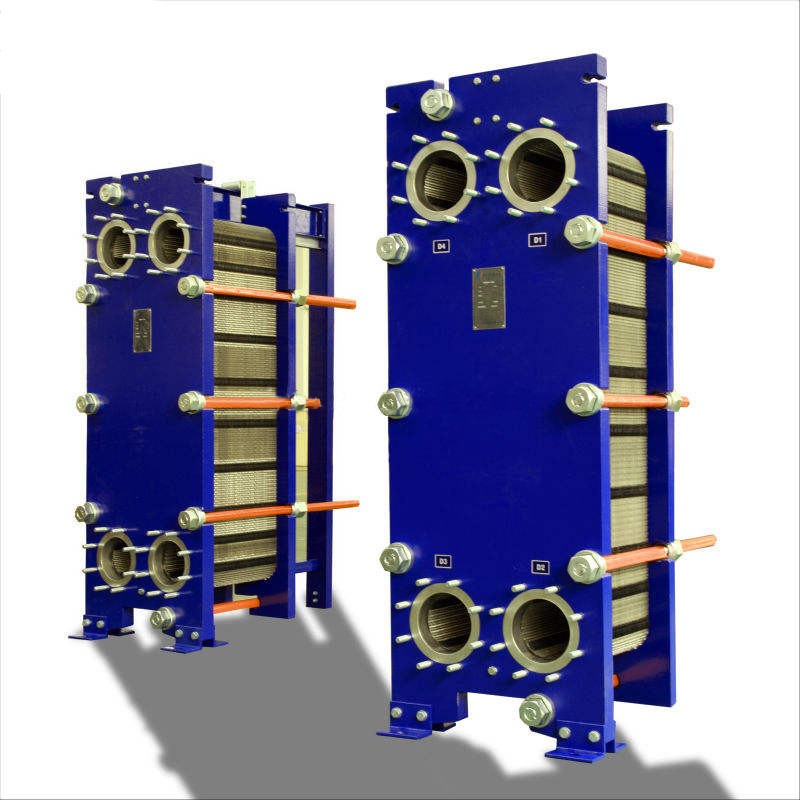

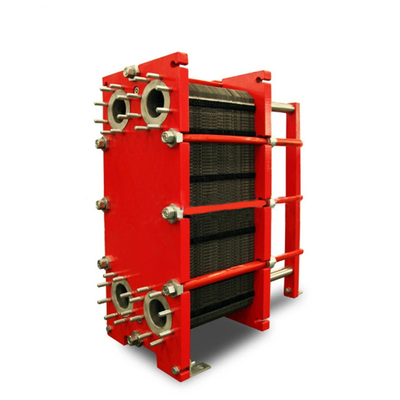

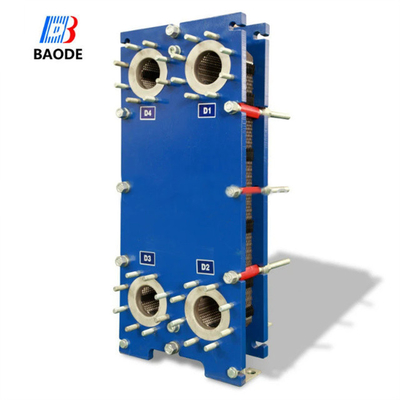

Sostituzione di scambiatori di calore a placca di guarnizione della serie BH60 scambiatori di calore per motori diesel da 300 kW a 800 kW
| Modello | BH60 | |
| Riferimenti incrociati | M6,M6M | |
| Altezza, H [mm] | 920 | 940 |
| Larghezza, W [mm] | 320 | 330 |
| Min lunghezza standard, L [mm] | 500 | 500 |
| Lunghezza massima standard, L [mm] | 1500 | 1500 |
| Distanza verticale da porto, VC [mm] | 640 | 640 |
| Distanza orizzontale del porto, HC [mm] | 140 | 140 |
| Temperatura massima [°C] | 180 | 180 |
| Pressione massima [barca] | 10 | 16 |
| Dimensione della flangia | DN50/2' | DN50/2' |
| Flusso massimo [kg/s] | 16 | |
(Misura in mm, N indica il numero di piastre)
| Materiale di piastra | Varietà liquide adatte | ||
| Acciaio inossidabile (AISI304.316 ecc.) | Acqua pura, acqua normale, olio alimentare, olio minerale | ||
| Ti, Ti-pd | Acqua di mare, acqua salata, acqua minerale | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Acido solforico diluito, soluzione organica in acqua | ||
| Ni | Soda caustica ad alta temperatura e concentrazione | ||
| Hastelloy (C276, D205, B2G) | Concentrazione Acido solforico, acido cloridrico, acido fosforo | ||
| Materiale della guarnizione | Temperatura di funzionamento ° C | Varietà liquide adatte | |
| NBR | -15°C - +135°C | Acqua, acqua di mare, olio minerale, acqua salata | |
| EPDM | -25°C - +180°C | Acqua calda, vapore, acido, alcalino | |
| F26 | -55°C - +230°C | Acido, alcalino | |
| TPF | -0°C a +160°C | Acido altamente concentrato, alcali, olio ad alta temperatura, vapore | |
Applicazioni
Funzioni generali di riscaldamento e raffreddamento.
Progettazione standard
Lo scambiatore di calore a piastre è costituito da un pacchetto di piastre metalliche ondulate con aperture per il passaggio dei due fluidi
Il pacchetto di piastre è montato tra una piastra a telaio fisso e una piastra a pressione mobile e compresso da bulloni di serraggio.Le piastre sono dotate di una guarnizione che sigilla il canale di interpolazione e dirige i fluidi in canali alternativiIl numero di piastre è determinato dalla portata, dalle proprietà fisiche dei fluidi, dal calo di pressione e dal programma di temperatura.
Le corrugate delle piastre favoriscono la turbolenza del fluido e sostengono le piastre contro la pressione differenziale.La piastra quadro e la piastra di pressione sono sospesi da una barra di carico superiore e posizionati da una barra di guida inferiore, entrambi fissati su una colonna di supporto, i collegamenti sono collocati nella piastra di supporto o, se uno o entrambi i fluidi fanno più di un passaggio nell'unità, nella piastra di supporto e nelle piastre di pressione.
Capacità tipiche
Flusso di liquido
Fino a 16 kg/s (250 gpm), a seconda del supporto, consentito
Programma di pressione e temperatura.
Riscaldamento dell'acqua a vapore
Da 300 a 800 kW
Principio di funzionamento
Tra le piastre si formano dei canali e le porte angolari sono disposte in modo che i due mezzi fluiscano attraverso canali alternativi.e il flusso completo contro corrente è creato per la massima efficienza possibileLa corrugatura delle piastre fornisce il passaggio tra le piastre, sostiene ciascuna piastra contro quella adiacente e aumenta la turbolenza, con conseguente efficiente trasferimento di calore.
Industria alimentare:Pasteurizzazione del latte, Pasteurizzazione del latte e delle bevande, Temperatura del vino, Trattamento dell'acqua in bottiglia, CIP (Cleaning-in-Place)
riscaldamento, acqua per osmosi inversa.
Applicazione marina:raffreddamento centrale dei motori o delle turbine principali o ausiliari, raffreddamento dell'olio di lubrificazione, raffreddamento di acqua circolante per le bombole di raffreddamento, i pistoni, gli ugelli di iniezione, raffreddamento dell'olio di Baoder,Olio di compressione e altri lubrificanti, Pre riscaldamento dell'olio lubrificante e dell'olio combustibile pesante, Pre riscaldamento dell'acqua di mare per la produzione di acqua dolce, Ricostruzione del calore, Scambio di calore per l'aria condizionata delle cabine passeggeri e degli spazi merci
Altri:224 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 239 239 239 239 239 239 231 231 231 231 231 232 232 232 232 232 232 232 232 232 232 232 232 232 232 232 233 233 233 233 233 233 233 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 234 23
Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti
Certificato da ISO9001, CE, UL, WRAS, ROHS, CCS ecc.
