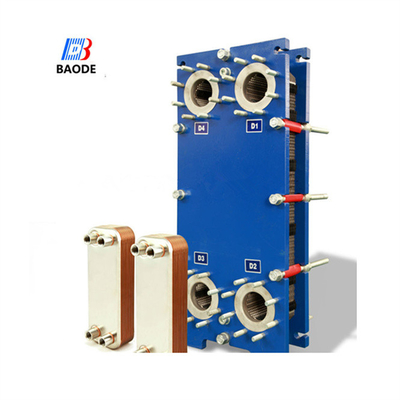

Scambiatore di calore standard in acciaio inossidabile

Acciaio inossidabile AISI316 Plate NBR

(Misura in mm, N indica il numero di piastre)

Progettazione standard

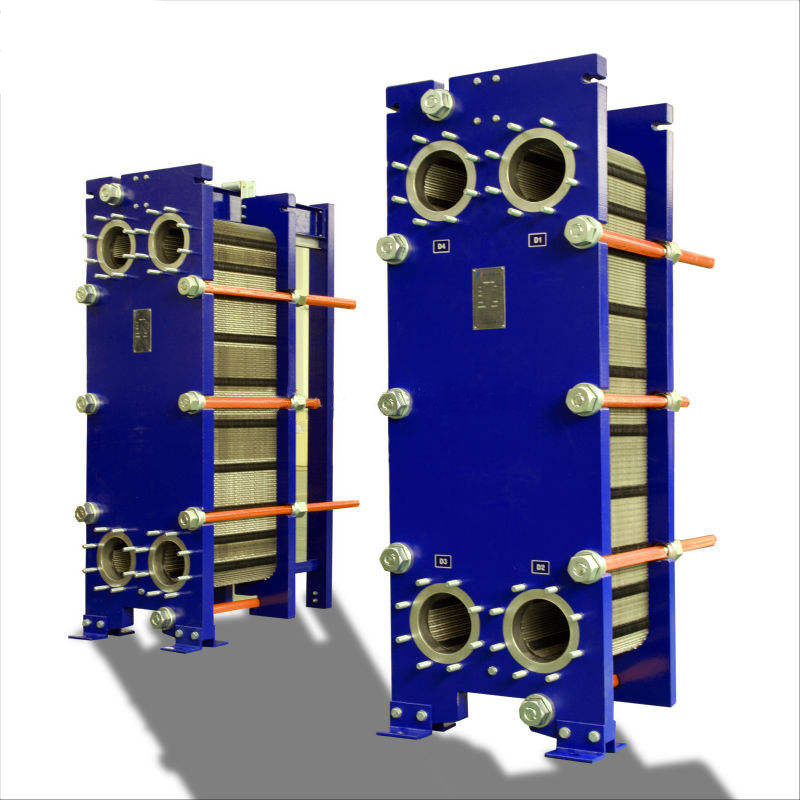

Lo scambiatore di calore a piastre è costituito da un pacchetto di piastre metalliche ondulate con aperture per il passaggio dei due fluidi
Il pacchetto di piastre è montato tra una piastra a telaio fisso e una piastra a pressione mobile e compresso da bulloni di serraggio.Le piastre sono dotate di una guarnizione che sigilla il canale di interpolazione e dirige i fluidi in canali alternativiIl numero di piastre è determinato dalla portata, dalle proprietà fisiche dei fluidi, dal calo di pressione e dal programma di temperatura.
Le corrugate delle piastre favoriscono la turbolenza del fluido e sostengono le piastre contro la pressione differenziale.La piastra quadro e la piastra di pressione sono sospesi da una barra di carico superiore e posizionati da una barra di guida inferiore, entrambi fissati su una colonna di supporto, i collegamenti sono collocati nella piastra di supporto o, se uno o entrambi i fluidi fanno più di un passaggio nell'unità, nella piastra di supporto e nelle piastre di pressione.

Capacità tipiche
Flusso di liquido
Fino a 16 kg/s (250 gpm), a seconda del supporto, consentito
Programma di pressione e temperatura.
Riscaldamento dell'acqua a vapore
Da 300 a 800 kW

Principio di funzionamento
Tra le piastre si formano dei canali e le porte angolari sono disposte in modo che i due mezzi fluiscano attraverso canali alternativi.e il flusso completo contro corrente è creato per la massima efficienza possibileLa corrugatura delle piastre fornisce il passaggio tra le piastre, sostiene ciascuna piastra contro quella adiacente e aumenta la turbolenza, con conseguente efficiente trasferimento di calore.
Vantaggi dello scambiatore di calore a placca di guarnizione Baode
*Meno spazi& più efficiente
BaodePlacca di guarnizionescambiatori di caloreCon i disegni compatti hanno bisogno solo di 22-50% di spazio in meno nel sistema rispetto a uno scambiatore di calore a guscio e tubo comparabile.Hai solo bisogno di pompe più piccole che consumano meno energia.

*Sei volte più efficiente di uno scambiatore di calore a guscio e tubo.
Confronta con lo scambiatore di calore Shell-tube, BaodeGuarnizionescambiatore di calore a piastre/Scambiatori di calore per telaio e piastreIl modello speciale di piastra ondulata crea un elevato livello di turbolenza che,in combinazione con il basso volume di liquido e gli elevati valori di trasferimento di caloreQuesto rende facile il controllo dell'efficienza del riscaldamento o del raffreddamento.

*Facile manutenzione
Quando la pulizia è necessaria,scambiatore di calore a placca di guarnizione- può essere aperto facilmente, dando accesso alle superfici della piastra, utilizzare acqua a pressione o un certo liquido per pulire.
