Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CE/UL |
| Numero di modello: | B60MW |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | USD 100-1000 per Unit |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 500 unità/unità al mese |
| Nome del prodotto: | Scambiatore di calore di piastra di guarnizione ad alta efficienza SS304 316 Scambiatore di calore d | Applicazione: | Climatizzazione e refrigerazione |
|---|---|---|---|
| Materiale del telaio: | Acciaio al carbonio | Materiale di piastra: | AISI 316L/304/NI/TI |
| Guarnizione: | NBR/EPDM/VITON | Tipo di scambiatore di calore: | Tipo di telaio e piastra |

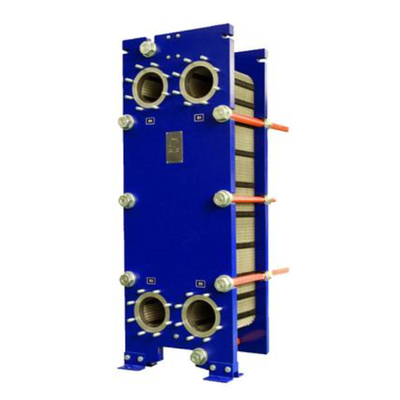

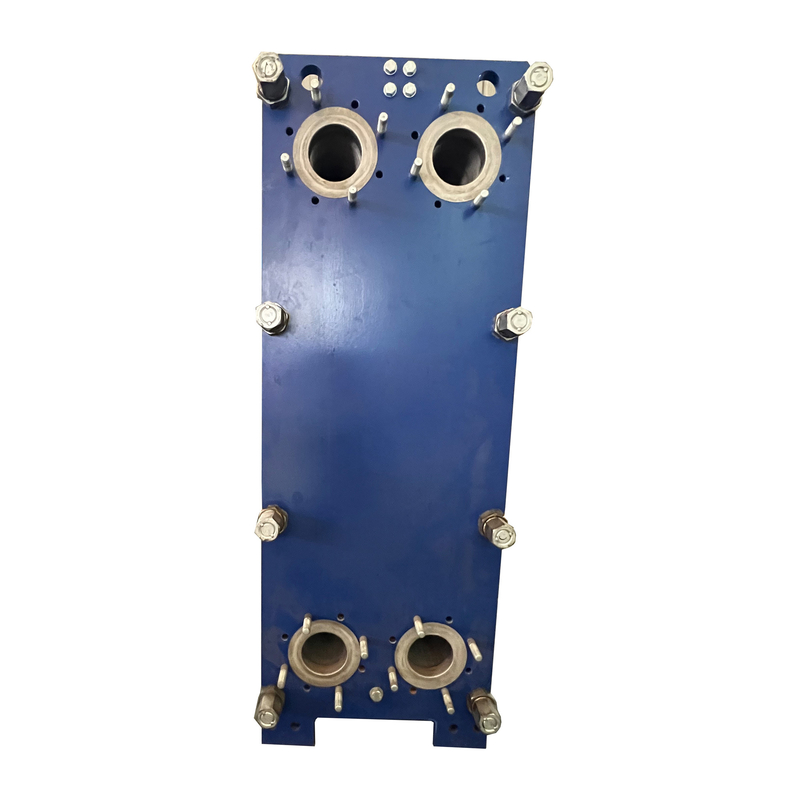

Scambiatore di calore di piastra di guarnizione ad alta efficienza SS304 316 Scambiatore di calore di piastra semiwelded Phe
Che cos'e' il PHE semi-saldato?
Le piastre degli scambiatori di calore a piastra semisaldata sono saldate con laser. la saldatura laser significa che il metallo viene fuso da un raggio laser da un laser ad alta potenza.La carica è protetta da un gas irretto Non è necessario un ulteriore materiale di saldatura.
PHE semilussato
Gli scambiatori di calore a piastre semiweldate sono comunemente utilizzati in applicazioni in cui esiste il rischio di contaminazione incrociata tra fluidi diversi a causa di perdite o crepe nello scambiatore di calore.Sono ideali per applicazioni che richiedono un elevato rendimento di trasferimento di calore, quali sistemi di refrigerazione e raffreddamento, riscaldamento e HVAC.
Gli scambiatori di calore a piastre semilussate sono costituiti da due tipi di piastre: piastre completamente saldate e piastre con guarnizione.
fluidi ad alta pressione e ad alta temperatura, mentre le piastre con guarnizione vengono utilizzate per separare i fluidi e formare i canali per i fluidi a bassa pressione.Questo progetto offre i vantaggi di entrambi gli scambiatori di calore a piastre completamente saldate e con guarnizione, eliminando i loro svantaggi.
| Materiale | |
| Piastre | 304/316L inossidabile, Ti |
| Campoconnessione | NBR, EPDM, FKM |
| Diametro non superiore a 20 mm | NBR, EPDM, FKM |
| Connessioni di flange | Acciaio al carbonio, rivestito di metallo: inossidabile, Ti |
| Piastra di telaio | Acciaio al carbonio, verniciato epoxicamente |
| Modello | B60MW | B100MW | B150MW | B200MW | |
| Altezza, H [mm] | 920 | 1045 | 1484 | 2150 | |
| Larghezza, W [mm] | 320 | 454 | 650 | 750 | |
| Lunghezza massima, L [mm] | 1445 | 1795 | 3246 | 3250 | |
| Distanza verticale da porto, VC [mm] | 640 | 719 | 1044 | 1478 | |
| Distanza orizzontale del porto, HC [mm] | 140 | 225 | 298 | 353 | |
| Temperatura massima [°C] | 180 | 180 | 180 | 180 | |
| Pressione massima [barca] | 16/20 | 16/20 | 16/20 | 16/20 | |
| Dimensione della porta | DN50/2' | DN100/4' | DN150/6' | DN200/8" | |
| profondità del canale [mm] | 3 | 2.5 | 2.5 | 2.5 | |
| Flusso d'acqua massimo [kg/s] | 16 | 50 | 50 | 225 | |
Benefici
•Alta efficienza di trasferimento del calore: a causa della loro grande superficie e dei percorsi di flusso turbolenti.
•Lassissimo rischio di perdite: i canali completamente saldatisi riducono il rischio di perdite e di contaminazione incrociata tra canali diversi.
liquidi.
•Semplice manutenzione: gli scambiatori di calore a piastre semivaldate possono essere facilmente smontati e puliti, consentendo di
manutenzione e riduzione dei tempi di fermo.
•Versatile: gli scambiatori di calore a piastre semiweldate possono essere utilizzati in una vasta gamma di applicazioni, tra cui sistemi di refrigerazione e raffreddamento, riscaldamento e HVAC.
Applicazioni
•Cimici
•Energia e servizi pubblici
•Alimenti e bevande
•Climatizzazione e refrigerazione
•Marittimo e trasporti
•L'estrazione mineraria
•Pulpa e carta
•L'acciaio
•Trattamento delle acque e dei rifiuti
