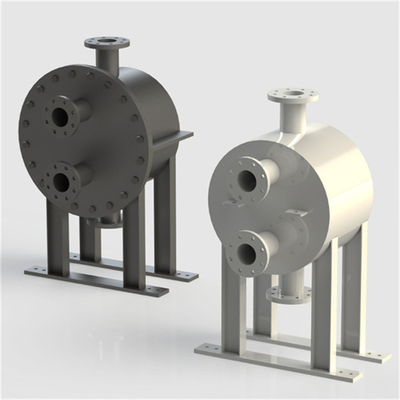

Scambiatore di calore di piastra e guscio completamente saldato utilizzato come desuper riscaldatore per il recupero del calore di scarto

Lo scambiatore di calore a piastra e guscio è uno scambiatore di calore con tubo di piastra come elemento di trasferimento di calore, noto anche come scambiatore di calore a lamiera.fascio e guscio del tubo di piastra (figura)I punti di contatto di coppie di lamelle a freddo sono saldati strettamente per formare un tubo di piastra contenente una pluralità di canali di flusso piatti.Molte lastre di larghezza variabile sono disposte in un certo ordinePer mantenere la distanza tra le piastre e i tubi, inserire strisce metalliche alle due estremità delle piastre e dei tubi adiacenti e saldarle insieme.in modo che molti tubi di piastra siano saldamente collegati tra loro per formare un fascio di tubi di piastra. La faccia finale del fascio del tubo presenta un numero di fasci di tubi a piatta piastra montati nel guscio,e la differenza di espansione longitudinale viene eliminata mediante sigillo scorrevole tra esso e la conchigliaLa sezione dell'apparecchiatura è generalmente circolare, ma anche rettangolare, esagonale e così via.

Lo scambiatore di calore a piastra e guscio è una forma strutturale tra lo scambiatore di calore a guscio e tubo e lo scambiatore di calore a piastra che tiene conto dei vantaggi di entrambi:

1 Con la piastra come superficie di trasferimento di calore, l'efficienza di trasferimento di calore è buona.

2 Struttura compatta, piccole dimensioni.

3 Resistenza alla temperatura, resistenza alla pressione, temperatura di lavoro massima fino a 800°C, pressione di lavoro massima fino a 6,3 mpa.

4 Il fluido nel canale piatto scorre ad alta velocità e la superficie della piastra è liscia, non facile da scalare, il fascio della piastra può essere rimosso e la pulizia è anche conveniente.il processo di fabbricazione di questo scambiatore di calore è più complicato di quello di uno scambiatore di calore a guscio e tuboGli scambiatori di calore a conchiglia e piastra sono utilizzati in settori industriali come quelli chimici,cartaI prodotti tipici sono utilizzati principalmente nelle industrie alimentari, mediche e di altre industrie di trasformazione che richiedono una buona efficienza di trasferimento del calore e un breve tempo di permanenza.
