Lo scambiatore di calore Compabloc è costituito da una pila di piastre ondulate che sono saldate insieme per formare canali alternativi caldi e freddi.Le piastre sono realizzate in acciaio inossidabile o in altri materiali resistenti alla corrosione per garantire la durata e la lunga durata di vita.

Il processo di trasferimento di calore in uno scambiatore di calore Compabloc avviene sia attraverso conduzione che convezione.migliorare il trasferimento di calore aumentando l'area di contatto tra il fluido e la superficie della piastra.

Progettazione

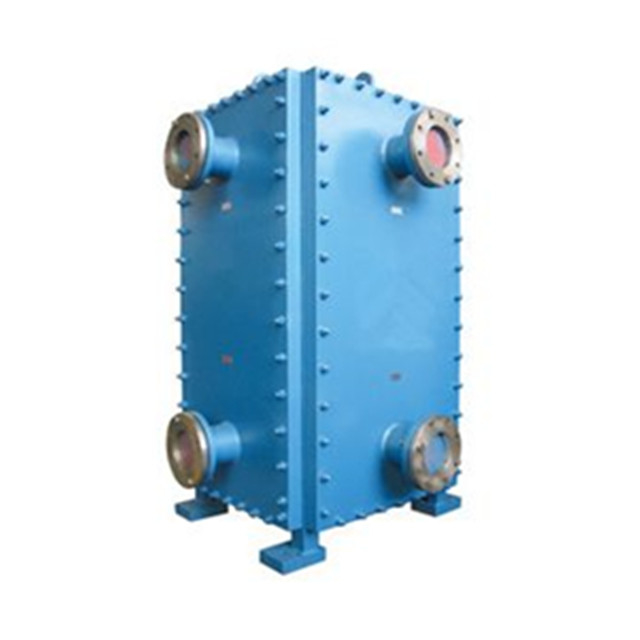

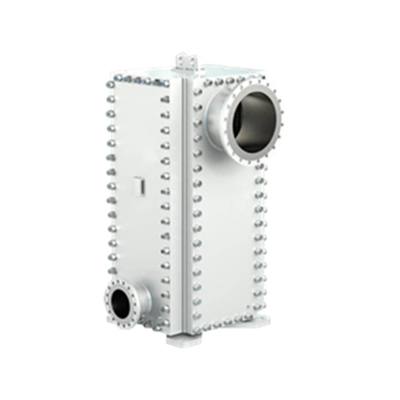

Il cuore del Compabloc è costituito da una pila di oleati ondulati in acciaio inossidabile 316L e da altri materiali di alta qualità.Le piastre sono saldate a laser (modelli CP30 e superiori) e formano un nucleo corpattoQuesto nucleo è quindi racchiuso e sostenuto da quattro travi angolari, teste superiore e inferiore e quattro pannelli laterali.
Questi componenti sono avvitati e possono essere rapidamente smontati per ispezione, manutenzione e pulizia.
La progettazione può essere configurata in dispositivi a passaggio singolo o multiplo in funzionamento con corrente o contro corrente, per funzioni liquido-liquido o bifase.

Ottimizzazione dei processi
Grazie al concetto di progettazione unico del Compabloc le possibilità di ottimizzazione e flessibilità dei processi sono illimitate.Il Compabloc può essere progettato con configurazioni a passaggio singolo o a passaggio multiploPer la condensazione, il riscaldamento e le operazioni di liquido-liquido senza incrocio di temperatura, la configurazione a passaggio singolo è adatta con il suo flusso incrociato totale.La grande area di flusso trasversale e il percorso di flusso corto si adattano ai compiti di condensazione a bassa pressione e consentono cali di pressione molto bassiUna configurazione multi-pass è adatta per compiti con approcci a temperatura crociata e a temperatura vicina.

Attualmente esistono sette modelli della famiglia delle piastre con aree di trasferimento del calore che vanno da 0.7 a 840 m2 per unità e ogni modello è modulato con diversi numeri di piastre per consentire il miglior adattamento per qualsiasi compito.

Il concetto di progettazione consente un numero diverso di passaggi sui due circuiti, consentendo così grandi differenze di portata tra il lato caldo e il lato freddo.Il baffling può essere facilmente riorganizzato per adattarsi a un nuovo compito se le velocità di flusso o le temperature cambianoSi possono raggiungere temperature vicine fino a 3°C (5.4°F).
Il Compabloc può essere montato verticalmente, per le normali funzioni di liquido-liquido, di condensazione con sotto raffreddamento e di raffreddamento a gas, o orizzontalmente, per la maggior parte delle funzioni di condensazione,dazi di riscaldamento o liquido-liquido quando l'altezza è limitata.
