Baode Heat Scambier Equipment co., Ltd

|
| Luogo di origine: | Cina |
| Marca: | Baode |
| Certificazione: | CE/UL |
| Numero di modello: | AC300-W |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | USD 300-1000 per Unit |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 14-18 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 500 unità/unità al mese |
| Nome del prodotto: | Scambiatore di calore a placca di guarnizione di buona qualità per applicazioni in condensatore | Applicazione: | Condensatore |
|---|---|---|---|
| Materiale del telaio: | Acciaio al carbonio | Materiale di piastra: | AISI 316L/304/NI/TI |
| Guarnizione: | NBR/EPDM/VITON | Tipo di scambiatore di calore: | Tipo di telaio e piastra |

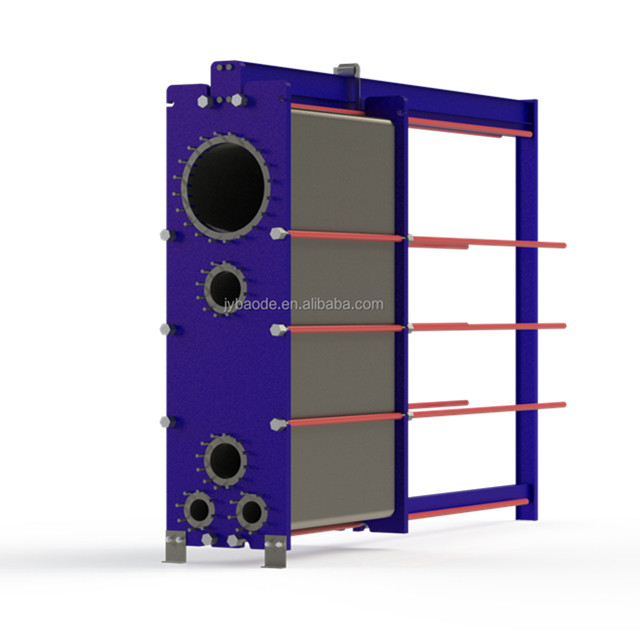

Scambiatore di calore a placca di guarnizione di buona qualità per applicazioni in condensatore
| Materiale | |
| Piastre per trasferimento di calore | 304/316L inossidabile |
| Campoconnessione | NBR, EPDM, FKM |
| Diametro non superiore a 20 mm | NBR, EPDM, FKM |
| Connessioni di flange | Acciaio inossidabile rivestito di metallo |
| Dischi a cornice e a pressione | Acciaio al carbonio epoxide verniciato |
| Materiale di piastra | Varietà liquide adatte | ||
| Acciaio inossidabile (AISI304.316 ecc.) | Acqua pura, acqua normale, olio alimentare, olio minerale | ||
| Ti, Ti-pd | Acqua di mare, acqua salata, acqua minerale | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Acido solforico diluito, soluzione organica in acqua | ||
| Ni | Soda caustica ad alta temperatura e concentrazione | ||
| Hastelloy (C276, D205, B2G) | Concentrazione Acido solforico, acido cloridrico, acido fosforo | ||
| Materiale della guarnizione | Temperatura di funzionamento ° C | Varietà liquide adatte | |
| NBR | -15°C~+135°C | Acqua, acqua di mare, olio minerale, acqua salata | |
| EPDM | -25°C~+180°C | Acqua calda, vapore, acido, alcalino | |
| F26 | -55°C~+230°C | Acido, alcalino | |
| TPF | -0°C~+160°C | Acido altamente concentrato, alcali, olio ad alta temperatura, vapore | |
Baode Cond GPHE è un condensatore a superficie di piastra progettato per la condensazione sotto vuoto.Il vapore si condensa nel canale saldato mentre il mezzo di raffreddamento passa attraverso il canale con guarnizioneOltre all'acciaio inossidabile, le piastre sono disponibili anche in titanio, che consente di utilizzare acqua di mare come materiale di raffreddamento.
Applicazioni
•Biotecnologia e farmacia
•Cimici
•Energia e servizi pubblici
•Alimenti e bevande
•Marittimo e trasporti
•Mine, minerali e pigmenti
•Pulpa e carta
•Trattamento delle acque e dei rifiuti
Benefici
•Sub raffreddamento opzionale dei gas condensati e non condensabili
•Configurazione flessibile
•Facile da installare
•Alta manutenzione facile da aprire per ispezione e pulizia
Caratteristiche
Ogni dettaglio è stato attentamente progettato per garantire prestazioni ottimali, massimo tempo di attività e facile manutenzione.
Selezione delle caratteristiche disponibili, a seconda della configurazione alcune caratteristiche potrebbero non essere applicabili:
•Abbracciaio rinforzato
•Guarnizione incollata
•Testa di bullone fissa
•Pug di sollevamento
• rivestimento
•Lavatrice a serratura
•Coperchio del bullone di serraggio

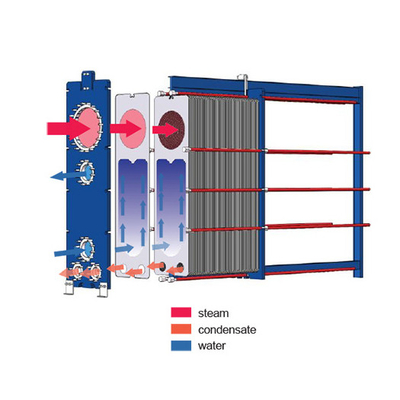

Principio di funzionamento
Il condensatore Baode GPHE è progettato per la condensazione a vuoto.Le due connessioni di medie dimensioni per i mezzi di raffreddamento sono posizionate al centro, il che gli conferisce un disegno simmetrico.
Il vapore viene condensato nel canale saldato mentre il disegno della piastra è specificamente progettato per una condensazione ottimale,con una configurazione di canale asimmetrica che presenta un grande intervallo sul lato del vapore e un piccolo intervallo sul lato dell'acqua collanteCiò consente di mantenere una bassa caduta di pressione sul lato vapore mantenendo la velocità e la turbolenza sul lato acqua di raffreddamento.massimizzando così l'efficienza di trasferimento del calore e riducendo al minimo l'inquinamento.
