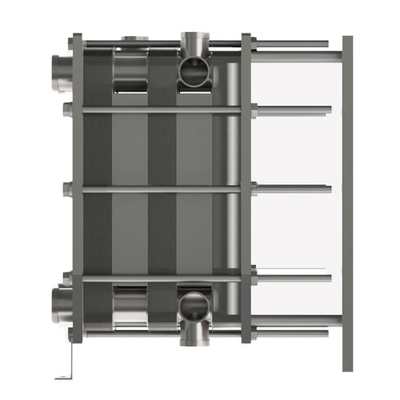

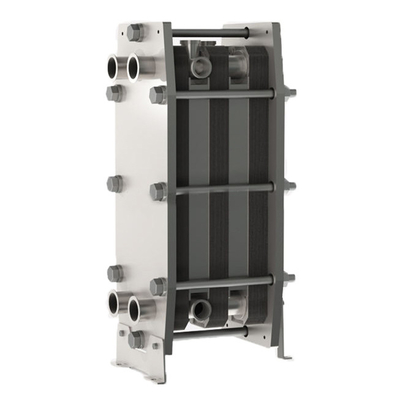

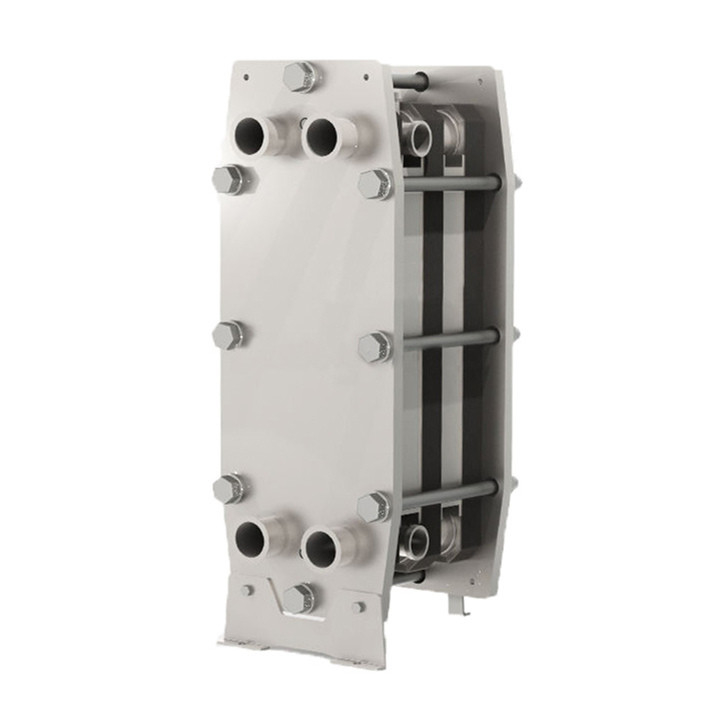

Pasteurizzatore di latte piastra igienica scambiatore di calore acciaio inossidabile

Lo scambiatore di calore a piastre è costituito da un pacchetto di piastre metalliche ondulate con aperture per il passaggio di due fluidi tra i quali avrà luogo il trasferimento di calore.Il pacchetto di piastre è assemblato tra una piastra quadro e una piastra di pressione e compresso da bulloni di serraggioLe piastre sono munite di una guarnizione che sigilla il canale e dirige i fluidi in canali alternativi.programma di riduzione della pressione e della temperaturaLe corrugate delle piastre favoriscono la turbolenza del fluido e sostengono le piastre contro la pressione differenziale.

Cornice
Le piastre e la piastra di pressione sono posizionate da una barra superiore e da una barra inferiore, entrambe fissate alla colonna di supporto.Sul tipo più grande alcuni bulloni di serraggio sono dotati di lamine a cuscinetto a sfera per facilitare l'apertura e la chiusura dell'unità. Il telaio è progettato per il montaggio su un solo pavimento. I piedi standard sono fissi. Una unità può contenere diverse sezioni, separate da piastre di connessione con connessioni intercambiabili.

Piastre
La corrugatura delle piastre fornisce un passaggio tra le piastre, sostiene ciascuna piastra contro quella adiacente e aumenta la turbolenza, con conseguente efficiente trasferimento di calore.Porti di angolo e guarnizioni sono disposti in modo che i due mezzi di flusso attraverso canali alternativiLe piastre hanno un modello di chevron per la massima resistenza ad alte pressioni di lavoro.Un'area di distribuzione unica fornisce un flusso uniforme sulla superficie della piastraLe piastre sono reversibili e hanno un flusso parallelo.
È necessario un solo tipo di piastra.

Progettazione affidabile
Gli scambiatori di calore a piastre con guarnizione BAODE forniscono un riscaldamento e un raffreddamento delicati ma efficienti e soddisfano tutti i requisiti igienici.e altri processi sanitari quali:
Trasformazione del latte e delle bevande
Temperatura del vino
Trattamento dell'acqua in bottiglia
riscaldamento CIP (Cleaning-in-place)
Acqua di osmosi inversa

raffreddamento e riscaldamento di prodotti lattiero-caseari, di birra, di bevande e di prodotti viscosi e pastorizzazione e pastorizzazione del latte in alcune applicazioni

Tempo di consegna breve.
Alta qualità
Prezzo ragionevole
Prodotto dal cliente
Progettazione del know-how e assistenza clienti

Modello	BS100
Riferimenti incrociati	M10B/M10M
Altezza, H [mm]	1084	1084
Larghezza, W [mm]	470	470
Min. lunghezza standard, L [mm]	700	700
Lunghezza massima standard, L [mm]	2300	2300
Distanza verticale da porto, VC [mm]	719	719
Distanza orizzontale del porto, HC [mm]	225	225
Temperatura massima [° C]	180	180
Max. pressione [barg]	10	16
Dimensione della flangia	DN100/4"	DN100/4"
Flusso massimo [kg/s]	50

Gassette
Materiale	Temperatura applicabile	Fluidi applicabili
BNR	-15°C a +135°C°C	Acqua, acqua di mare, olio minerale, acqua salata
EPDM	- 25°C a+180°C	Acqua calda, vapore, acido, alcalino
F26	- 55°C a + 230°C	Acido, alcalino
FTP	0°C a + 160°C	Acido altamente concentrato, alcali, olio ad alta temperatura, vapore
